네트워크 구성 요소 네트워크

네트워크 구성 요소

1. 네트워크 인터페이스 카드 (NIC)

- 컴퓨터를 네트워크에 연결하기위한 하드웨어 장치
- 랜카드, 네트워크 인터페이스 카드로 불림

https://ko.wikipedia.org/wiki/%EB%84%A4%ED%8A%B8%EC%9B%8C%ED%81%AC_%EC%9D%B8%ED%84%B0%ED%8E%98%EC%9D%B4%EC%8A%A4_%EC%BB%A8%ED%8A%B8%EB%A1%A4%EB%9F%AC

네트워크 인터페이스 카드 주요 역할

1) 직렬화 (Serialization)

- 네트워크 인터페이스 카드는 전기적 신호를 데이터 신호 형태로 또는 데이터 신호 형태를 전기적 신호 형태로 변환
- 네트워크 카드 외부 케이블에서는 전기 신호 형태로 데이터가 전송되는 이런 상호 변환작업을 직렬화라고 함

2) MAC 주소

- 네트워크 인터페이스 카드에 부여되는 고유한 물리적 주소
- 네트워크 인터페이스 카드는 MAC주소를 가짐

- 받은 패킷의 도착지 주소가 자신의 MAC 주소가 아니면 폐기하고 잔신의 주소가 맞음녀 시스템 내부로 전달

3) 흐름 제어 (Flow Control)

- 송신측이 수신측의 처리속도 보다 더 빨리 데이타를 보내지 못하도록 제어해 주는 것
- 패킷 기반 네트워크에서는 다양한 통신이 하나의 채널을 이용하므로 이미 통신 중인 데이터 처리 때문에
  새로운 데이터를 받지 못할 수 있음. 이런 현상으로 인한 데이터 유실 방지를 위한 데이터를 받지 못할 때는
  상대방에게 통신 중지를 요청하는 방식



2. 케이블과 커넥터

- 무선 사용 빈도가 높아지고 있지만, 회사 네트워크 접속, 서버를 네트워크와 연결 등 신뢰가 높은 통신에 유선 사용

- 케이블은 트위스티드 페어 케이블, 동축 케이블, 광케이블 3가지가 있음

1) 트위스티드 페어 케이블

- 가장 흔히 사용하는 케이블
- 컴퓨터나 서버에 있는 랜포트에 끼워서 네트워크를 연결

2) 동축 케이블

- 케이블 TV와 연결할 때 사용하는 두꺼운 검정 케이블과 같은 종류

3) 광 케이블

- 일반적으로 다른 구리선보다 신뢰도가 높고 더 먼 거리까지 통신할 수 있음
- 높은 대역폭을 요구하거나, 먼 거리를 통신해야하는 네트워크 장비 간의 통신에 주로 사용
- 저항 때문에 생기는 감쇄, 주위 자기장의 간섭으로부터 비교적 자유로움

3. 허브

https://yeoulcoding.tistory.com/127

- 여러 대의 장비를 연결할 목적으로 사용
- 케이블과 동일한 1계층에서 동작하는 장비
- 거리가 멀어질수록 줄어드는 전기 신호를 재생성해줌

- 들어온 신호를 모든 포트로 내보냄
- 현재는 거의 사용되지 않음

허브 문제점

- 네트워크에 접속된 모든 단말이 경쟁하게 되므로 전체 네트워크 성능이 줄어듬
- 패킷이 무환 순환해 전체를 마비시키는 문제가 발생

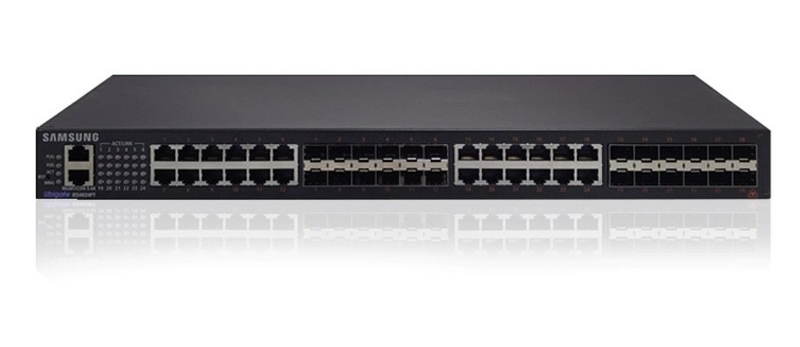

4. 스위치

https://coconuts.tistory.com/265

- 여러 장비를 연결하고 통신을 중재하는 2계층 장비
- 허브의 역할과 통신을 중재하는 2가지 역할을 모두 포함하므로 스위칭 허브라고도 불림
- MAC 주소를 이해하고 목적지 MAC 주소의 위치를 파악하고 목적지가 연결된 포트로만 전기 신호를 보냄


5. 라우터

https://sites.google.com/site/21herecomeputer/123123

- 네트워크와 네트워크 간 데이터 전송을 위해 최적 경로를 설정해주며
  데이터를 해당 경로를 따라 한 통신망에서 다른 통신망으로 통신할 수 있도록 도와주는 인터넷 접속 장비
- OSI 7계층 중 3계층에서 동작
- 먼 거리로 통신할 수 있는 프로토콜로 변환
- 네트워크의 크기가 커지고, 먼 지역에 위치한 네트워크와 통신이 필요해짐에 따라 라우터가 필요해짐


6. 로드 밸런서

https://prohannah.tistory.com/62

- 서버에 가해지는 부하를 분산해주는 장치 또는 기술
- 4계층 포트 주소를 확인하는 동시에 IP주소를 변경할 수 있음

- 가장 많이 사용되는 서비스는 웹
- 애플리케이션 계층에서 애플리케이션 프로토콜의 특징을 이해하고 동작하는 로드밸런서를 ADC라고 부름
- OSI 7계층 중 4계층에서 동작


7. 보안 장비 (방화벽/IPS)

https://ko.wikipedia.org/wiki/%EB%B0%A9%ED%99%94%EB%B2%BD_(%EB%84%A4%ED%8A%B8%EC%9B%8C%ED%82%B9)

- 정보를 잘 제어하고 공격을 방어하는데 초점이 맞추어진 장비
- 가장 유명한 보안 장비는 방화벽 (OSI7계층 중 4계층에서 동작)


8. 기타 (모뎀/공유기 등)

모뎀 : 짧은 거리르 통신하는 기술과 먼 거리를 통신할 수 있는 기술이 달라 이 기술들을 변환해주는 장비
공유기 : 하나의 공인 IP를 사용하여 여러개의 기기가 인터넷을 사용하기위해 사용되는 네트워크 기기
